量子隧穿效应
量子隧穿效应（Quantum Tunneling Effect），又称隧穿效应、隧道效应，是量子力学中最具代表性的奇特现象之一，指微观粒子（如电子、质子、原子等）在自身能量低于势垒高度时，仍能以一定概率穿越该势垒的量子现象。
中文名：
量子隧穿效应别称：
隧穿效应、隧道效应所属学科：
量子力学、微观物理学核心本质：
微观粒子波粒二象性，波函数在势垒区域非零延伸发现时间：
1927-1928年（理论确立）核心应用：
半导体器件、量子计算、纳米技术、信息存储等目录
量子隧穿效应与经典力学中“粒子能量必须高于势垒才能越过势垒”的基本规律不同，量子隧穿效应完全源于微观粒子的波粒二象性，其本质是粒子波函数在势垒区域的非零延伸，这一现象无法用经典物理理论解释，却深刻揭示了微观世界的概率性本质，是理解核物理、半导体物理、量子计算等多个领域核心机制的基础。作为量子力学的核心预言之一，量子隧穿效应的发现与验证贯穿了20世纪量子力学的发展历程，从早期对放射性现象的困惑，到薛定谔方程的理论支撑，再到现代实验的精准观测，其理论体系不断完善，应用场景也逐步拓展至科技、医疗、能源等多个领域。截至2026年，量子隧穿效应不仅是基础物理研究的重要方向，更成为诸多前沿技术的核心原理，推动着人类对微观世界的认知与技术革新。1.2 本质的量子解释量子隧穿效应的本质是微观粒子的波粒二象性，其核心理论支撑来自薛定谔方程。在量子力学中，微观粒子的运动状态由波函数ψ（x,t）描述，波函数的平方|ψ（x,t）|²表示粒子在空间某一位置、某一时刻出现的概率密度。根据薛定谔方程求解可知，当粒子遇到势垒时，其波函数并不会在势垒边界立即衰减为零，而是会以指数形式向势垒内部延伸，即使在势垒另一侧，波函数仍可能保持非零值，这就意味着粒子有一定概率出现在势垒另一侧，即发生隧穿。与经典力学的核心差异在于：经典力学认为粒子的能量和位置可以同时精确确定，能量不足则无法突破势垒；而量子力学中，粒子的能量和位置遵循海森堡不确定性原理，无法同时精确测量，粒子的波函数分布覆盖了势垒区域，从而为隧穿提供了可能。简单来说，经典世界的“不可逾越”，在量子世界中变成了“概率性穿透”。3.2 各区域波函数求解（1）入射区（x此时V(x)=0，薛定谔方程可简化为：d²ψ₁/dx² + k₁²ψ₁ = 0，其中k₁=√(2mE)/ħ，为波数。方程的解为：ψ₁(x) = A·e^(ik₁x) + B·e^(-ik₁x)，其中A·e^(ik₁x)表示沿x轴正方向传播的入射波（粒子入射方向），B·e^(-ik₁x)表示被势垒反射的反射波，A和B分别为入射波和反射波的振幅。
此时V(x)=0，薛定谔方程与入射区形式一致，解为：ψ₃(x) = F·e^(ik₁x)，其中F·e^(ik₁x)表示穿透势垒后沿x轴正方向传播的透射波，F为透射波的振幅。由于透射区没有反射波（粒子穿透势垒后不会再被反射），因此解中没有负指数项。
定义本质
1.1 定义
从量子力学角度严格定义：量子隧穿效应是指微观粒子在能量E小于势垒高度V₀（即01.3 关键影响因素
微观粒子的隧穿概率并非固定不变，主要受以下4个因素影响，其关系可通过简化的隧穿概率公式（WKB近似推导）直观体现：T∝exp[-2∫√(2m(V₀-E))/ħ dx]（其中T为隧穿概率，m为粒子质量，V₀为势垒高度，E为粒子能量，ħ为约化普朗克常数，积分范围为势垒宽度）。（1）粒子质量：隧穿概率与粒子质量的平方根成反比，粒子质量越小，隧穿概率越高。因此，电子、质子等轻粒子的隧穿效应极为显著，而宏观物体（如小球、人类）因质量极大，隧穿概率趋近于零，因此宏观世界中无法观测到量子隧穿效应。（2）势垒高度与粒子能量差：势垒高度V₀与粒子能量E的差值越小，隧穿概率越高。当粒子能量接近势垒高度时，隧穿概率显著增大；当粒子能量远低于势垒高度时，隧穿概率急剧下降，趋近于零。（3）势垒宽度：隧穿概率与势垒宽度成指数反比，势垒越窄，隧穿概率越高；势垒越宽，隧穿概率越低。通常情况下，只有当势垒宽度在纳米量级（1-3nm）时，电子等轻粒子的隧穿效应才能被显著观测到；若势垒宽度超过10nm，隧穿概率几乎可以忽略不计。（4）势垒形状：不同形状的势垒（如方势垒、三角势垒、抛物势垒）对隧穿概率也有影响。其中，方势垒是最简化的理论模型，常用于隧穿效应的基础计算；而实际场景中，微观粒子遇到的多为非方势垒（如半导体中的势垒、原子核内的库仑势垒），其隧穿概率需结合具体势垒形状求解薛定谔方程。发展历程
量子隧穿效应的发现与发展，是量子力学从理论预言到实验验证的典型过程，跨越了20世纪初至21世纪，凝聚了众多物理学家的研究成果，大致可分为三个关键阶段：早期观测、理论建立、实验验证与应用拓展。2.1 早期观测：放射性现象中的困惑（19世纪末-20世纪初）
量子隧穿效应的早期线索，最早出现在放射性现象的研究中。1896年，法国物理学家亨利·贝可勒尔（Henri Becquerel）发现了放射性现象，随后科学家们通过研究发现，某些放射性元素（如铀、镭）会自发放出α粒子（氦核），这一过程被称为α衰变。但当时的经典物理理论无法解释α衰变现象：根据经典力学计算，α粒子在原子核内的能量约为5-9MeV，而原子核与α粒子之间的库仑势垒高度约为25MeV，α粒子的能量远低于势垒高度，按照经典理论，α粒子根本无法突破库仑势垒从原子核中逸出。这一矛盾成为当时经典物理无法解决的“难题”，也为量子隧穿效应的发现埋下了伏笔。2.2 理论建立：量子力学框架下的预言（1927-1928年）
20世纪20年代，量子力学快速发展，薛定谔方程的建立为解释微观粒子的奇特行为提供了理论工具。1927年，德国物理学家弗里德里希·洪德（F. Hund）与瓦尔特·诺德海姆（W. Nordheim）几乎同时注意到了隧穿现象的概率问题，诺德海姆应用薛定谔方程计算不同表面反射电子的反射系数时，发现即使电子能量低于势垒高度，仍能穿越势垒，这是首次从理论上暗示了量子隧穿效应的存在。1928年，美籍俄裔物理学家乔治·加莫夫（G. Gamow）、英国物理学家罗纳德·格尼（Ronald Gurney）和爱德华·康登（Edward Condon）分别独立完成了关键研究，其中加莫夫的贡献最为突出。加莫夫正确利用量子隧穿效应解释了α衰变的机制：α粒子作为微观粒子，其波函数可以穿透原子核的库仑势垒，因此即使能量不足，也有一定概率逸出原子核，从而产生α衰变。这一解释完美解决了经典物理的困惑，也正式确立了量子隧穿效应的理论地位。同年，加莫夫基于薛定谔方程，通过WKB近似（温侧-克喇默斯-布里渊近似）推导得出了隧穿概率的简化公式，为后续隧穿效应的定量研究提供了重要工具。此后，量子隧穿效应成为量子力学的核心组成部分，逐步被物理学家们接受。2.3 实验验证与应用拓展（20世纪中期至今）
20世纪中期，随着实验技术的进步，量子隧穿效应逐步被实验直接验证，同时其应用场景也不断拓展。1957年，日本科学家江崎玲于奈在改良高频晶体管的过程中，首次在半导体材料中观测到了电子的隧穿效应，进而发明了隧道二极管，这是量子隧穿效应的第一个实际应用器件，江崎玲于奈也因此获得1973年诺贝尔物理学奖。1981年，IBM公司苏黎世实验室的格尔德·宾宁（G. Binnig）和海因里希·罗雷尔（H. Rohrer）基于量子隧穿效应，发明了扫描隧道显微镜（STM），该仪器能够实现原子级分辨率的表面成像，彻底改变了表面科学的研究方式，宾宁和罗雷尔也因此获得1986年诺贝尔物理学奖。2023年3月，奥地利因斯布鲁克大学的物理学家在《自然》杂志上发表研究成果，首次在实验中精确观测到了化学反应中的量子隧穿效应。研究团队利用离子阱冷却氘离子（氢的同位素），使其能量不足以发生常规反应，但通过观测发现，氘离子与氢分子仍有极低概率发生反应，且反应频率与198年理论物理学家的计算结果高度吻合，首次证实了化学反应中隧道效应的精确理论模型。2025年10月7日，约翰·克拉克、米歇尔·H·德沃雷特和约翰·M·马蒂尼斯因“在电路中发现宏观量子力学隧穿和能量量子化”而获得2025年诺贝尔物理学奖，这一成果进一步拓展了量子隧穿效应的研究边界，为宏观量子器件的发展奠定了基础。近年来，随着量子计算、纳米技术、超导技术的快速发展，量子隧穿效应的应用场景不断丰富，从传统的半导体器件，到量子比特、闪存驱动器，再到可控核聚变、医学成像，量子隧穿效应正逐步改变着人类的生产生活方式。
理论原理与数学描述
量子隧穿效应的理论基础是量子力学中的波函数理论和薛定谔方程，其核心是通过求解薛定谔方程，得到粒子在势垒区域的波函数分布，进而计算隧穿概率。为了简化计算，通常采用“一维方势垒”模型，这是理解量子隧穿效应的基础模型，实际场景中的势垒可在此基础上进行修正。3.1 一维方势垒模型
一维方势垒模型假设：粒子沿x轴方向运动，势垒仅在x∈[0,a]区域存在，势垒高度为V₀，在xa（透射区）区域，势垒高度为0，即：V(x) = 0，xa（透射区）假设粒子质量为m，能量为E，且满足0（1）入射区（x此时V(x)=0，薛定谔方程可简化为：d²ψ₁/dx² + k₁²ψ₁ = 0，其中k₁=√(2mE)/ħ，为波数。方程的解为：ψ₁(x) = A·e^(ik₁x) + B·e^(-ik₁x)，其中A·e^(ik₁x)表示沿x轴正方向传播的入射波（粒子入射方向），B·e^(-ik₁x)表示被势垒反射的反射波，A和B分别为入射波和反射波的振幅。（2）势垒区（0≤x≤a）
此时V(x)=V₀，且E（3）透射区（x>a）
此时V(x)=0，薛定谔方程与入射区形式一致，解为：ψ₃(x) = F·e^(ik₁x)，其中F·e^(ik₁x)表示穿透势垒后沿x轴正方向传播的透射波，F为透射波的振幅。由于透射区没有反射波（粒子穿透势垒后不会再被反射），因此解中没有负指数项。3.3 隧穿概率计算
量子隧穿概率T定义为：透射波的概率流密度与入射波的概率流密度之比，概率流密度的计算公式为：j = (iħ/(2m))(ψ*·dψ/dx - ψ·dψ*/dx)（其中ψ*为波函数的共轭复数）。通过计算入射区的入射波概率流密度j入射和透射区的透射波概率流密度j透射，可得到隧穿概率：T = |j透射| / |j入射| = |F/A|²。结合波函数在势垒边界（x=0和x=a）的连续性条件（波函数及其一阶导数连续），可求解出A、B、C、D、F之间的关系，进而得到隧穿概率的表达式。在势垒宽度a较大、k₂a>>1的情况下（实际中常见场景），可通过WKB近似简化计算，得到隧穿概率的近似公式：T ≈ exp(-2k₂a) = exp[-2a·√(2m(V₀-E))/ħ]该公式清晰地体现了隧穿概率与势垒宽度a、粒子质量m、势垒高度与粒子能量差（V₀-E）的关系，与前文提到的影响因素一致。从公式可以看出，隧穿概率随势垒宽度的增加呈指数衰减，因此只有当势垒宽度在纳米量级时，隧穿效应才能被显著观测到。3.4 经典力学与量子力学的对比
为了更清晰地理解量子隧穿效应，可将其与经典力学中的势垒穿越现象进行对比，具体差异如下表所示：| 对比维度 | 经典力学 | 量子力学（量子隧穿效应） |
|---|---|---|
| 能量条件 | 粒子能量E必须大于势垒高度V₀，才能越过势垒 | 粒子能量E可小于势垒高度V₀，仍有概率穿透势垒 |
| 粒子行为 | 粒子有明确的运动轨迹，能量和位置可同时精确测量 | 粒子无明确运动轨迹，由波函数描述，位置和能量遵循不确定性原理 |
| 穿越方式 | 粒子“翻越”势垒，需要消耗能量克服势垒 | 粒子以波的形式“穿透”势垒，无需消耗能量克服势垒 |
| 概率特征 | 穿越概率要么为1（能量足够），要么为0（能量不足），确定性行为 | 穿越概率介于0和1之间，概率性行为，与势垒参数相关 |
| 适用范围 | 宏观物体（质量大、尺度大） | 微观粒子（电子、质子、原子等，质量小、尺度小） |
重要实验观测
量子隧穿效应的验证依赖于高精度的实验技术，尤其是对微观粒子行为的观测。自20世纪中期以来，科学家们通过一系列实验，从不同角度验证了量子隧穿效应的存在，同时逐步揭示了隧穿过程的细节，以下是几个具有里程碑意义的实验：4.1 α衰变实验（1928年理论验证，后续实验证实）
α衰变是量子隧穿效应的第一个理论应用场景，也是最早被证实的隧穿现象。1928年，加莫夫利用量子隧穿理论解释了α衰变的机制后，科学家们通过测量α粒子的能量和衰变半衰期，验证了隧穿概率公式的正确性。实验发现，不同放射性元素的α衰变半衰期差异极大（从微秒到数十亿年），而这种差异可以通过隧穿概率公式完美解释：α粒子能量越接近库仑势垒高度，隧穿概率越高，衰变半衰期越短；反之，半衰期越长。例如，铀-238的α粒子能量约为4.2MeV，半衰期约为45亿年；而钋-214的α粒子能量约为7.6MeV，半衰期仅为164微秒，这一差异与隧穿概率公式的预测完全一致，间接证实了量子隧穿效应的存在。4.2 隧道二极管实验（1957年）
1957年，日本科学家江崎玲于奈在研究重掺杂PN结时，意外发现了负电阻现象：当施加正向偏压时，电流随电压的增加先增大到峰值，随后反而随电压增加而减小。这一现象无法用经典半导体理论解释，江崎玲于奈通过分析提出，这是电子通过量子隧穿效应穿越PN结势垒导致的。在重掺杂PN结中，P型区和N型区的费米能级分别进入价带和导带，PN结的势垒宽度仅为10纳米左右，电子可以通过隧穿效应穿过势垒。当正向偏压较小时，N型区的电子能级与P型区的空穴能级匹配，隧穿电流达到最大值；随着偏压增大，能级失配，隧穿电流减小，形成负电阻区。这一实验首次直接观测到了电子的隧穿效应，也为隧道二极管的发明奠定了基础，江崎玲于奈因此获得1973年诺贝尔物理学奖。4.3 扫描隧道显微镜实验（1981年）
1981年，宾宁和罗雷尔发明的扫描隧道显微镜（STM），是量子隧穿效应最具代表性的实验应用之一，也是首个能够直接观测原子级结构的仪器。STM的核心原理是：当导电针尖与样品表面的距离接近1纳米时，电子可以通过隧穿效应在针尖和样品之间形成隧道电流，隧道电流的大小与针尖-样品间距呈指数关系（I∝exp(-2κd)，其中κ为衰减系数，d为间距）。实验中，通过压电材料精确控制针尖的位置，保持隧道电流恒定，针尖会跟随样品表面的原子起伏而上下移动，记录针尖的位置变化，即可得到样品表面的原子级分辨率图像。1989年，IBM研究人员利用STM操控氙原子，在镍表面拼写出“IBM”三个字母，直观展示了STM的原子操纵能力，也进一步证实了量子隧穿效应的存在。宾宁和罗雷尔因此项发明获得1986年诺贝尔物理学奖。4.4 化学反应中的隧穿效应实验（2023年）
2023年3月，奥地利因斯布鲁克大学的研究团队在《自然》杂志上发表了一项重要成果，首次在实验中精确观测到了化学反应中的量子隧穿效应。研究团队选择氢的同位素氘离子进行实验，将氘离子引入离子阱并冷却至极低温度，使其能量不足以与氢分子发生常规反应。实验中，研究人员给离子阱中的反应留出15分钟时间，随后测量形成的氢离子数量，进而推断反应发生的频率。结果发现，尽管氘离子能量不足，但仍有极低概率与氢分子发生反应，且反应频率与1981年理论物理学家的计算结果（每千亿次碰撞中仅发生一次隧穿）高度吻合。这一实验首次证实了化学反应中隧道效应的精确理论模型，为理解微观化学反应机制提供了重要依据。4.5 势垒内再碰撞实验（2025年）
2025年7月，韩国浦项科技大学和德国马克斯·普朗克研究所的科研团队合作，在《物理评论快报》上发表研究成果，首次观测到电子在量子隧穿过程中的“势垒内再碰撞”现象，颠覆了“电子仅在穿出势垒后与原子核相互作用”的传统认知。研究团队利用强激光脉冲诱导原子内的电子发生量子隧穿，通过高精度探测发现，电子在穿越势垒的过程中，并非安静穿过，而是会在势垒内部与原子核发生碰撞，并获得能量，产生显著强化的“弗里曼共振”效应，且这一现象不受激光强度变化影响。该实验首次阐明了隧穿过程的电子动力学，刷新了科学界对量子隧穿效应的理解，也为半导体和量子计算机的技术发展提供了新思路。主要应用领域
量子隧穿效应不仅是基础物理研究的重要课题，更在现代科技的多个领域有着广泛的应用，从半导体器件到量子计算，从能源技术到医学成像，其应用价值不断被挖掘。以下是几个核心应用领域：5.1 半导体器件领域
半导体器件是量子隧穿效应最主要的应用领域，众多核心半导体器件的工作原理都基于量子隧穿效应，其中最具代表性的包括隧道二极管、共振隧穿二极管、场效应隧穿晶体管等。（1）隧道二极管：又称江崎二极管，是基于重掺杂PN结隧穿效应制成的半导体器件，其核心特点是具有负微分电阻特性，开关速度可达皮秒量级，工作频率高达100吉赫，且具有小功耗、低噪声等优势。隧道二极管主要应用于微波混频、低噪声放大、高频振荡、超高速开关逻辑电路等领域，尤其适用于卫星微波设备和高性能计算机的运算部件。（2）共振隧穿二极管（RTD）：由两个薄势垒夹一个量子阱构成，通常采用砷化镓（GaAs）、锑化镓（GaSb）等材料制成。当施加偏压使发射区电子能量与量子阱能级对齐时，会发生共振隧穿，电流急剧增大；继续增加偏压，能级失配，电流下降，再次出现负微分电阻。共振隧穿二极管的峰谷比可达10以上，工作频率可达太赫兹波段，是太赫兹源和探测器的核心候选器件。（3）场效应隧穿晶体管（TFET）：利用隧穿效应作为载流子注入机制，有望突破传统MOSFET的功耗瓶颈。传统MOSFET的亚阈值摆幅受热电压限制，室温下约为60mV/decade，而TFET通过能带间隧穿注入载流子，原理上可实现小于60mV/decade的亚阈值摆幅，从而在更低电压下工作，降低功耗。目前，二维材料（如过渡金属硫化物）被广泛用于制备高性能TFET，有望应用于下一代低功耗半导体器件。5.2 纳米技术领域
量子隧穿效应是纳米技术的核心基础之一，其中扫描隧道显微镜（STM）和原子力显微镜（AFM）是最典型的应用，推动了纳米材料、纳米加工等领域的发展。扫描隧道显微镜（STM）不仅能实现原子级分辨率的表面成像，还能操纵单个原子和分子，为纳米加工和纳米器件的制备提供了重要工具。例如，科学家利用STM可以在表面构建纳米级的电路、存储单元和传感器，推动了纳米电子学的发展。此外，扫描隧道谱学（STS）作为STM的扩展技术，通过测量隧道电流随偏压的变化，可探测样品的局域电子态密度，为研究量子材料、拓扑绝缘体等提供了重要手段。5.3 信息存储领域
量子隧穿效应是现代非易失性存储器（如闪存、EEPROM）的核心工作原理，其中闪存驱动器的应用最为广泛。闪存的存储单元由“浮动栅”晶体管组成，该晶体管包含控制栅极和浮动栅极，浮动栅极被金属氧化物绝缘层包裹，形成势垒。闪存的写入过程：施加高电压使电子通过隧穿效应穿过绝缘层势垒，附着到浮动栅极上，浮动栅极捕获电子后，会改变控制栅极的电压，从而记录二进制代码中的“0”；擦除过程：施加反向高电压，使浮动栅极上的电子通过隧穿效应穿过绝缘层逸出，存储单元恢复到“1”状态。随着技术的发展，现代闪存采用电荷俘获型存储或三维堆叠结构，进一步优化了隧穿效率和存储密度，目前单个闪存芯片的容量已可达1TB以上。5.4 量子计算领域
量子计算的核心是量子比特，而量子隧穿效应是实现量子比特操控的重要手段之一，尤其是超导量子比特和半导体量子比特。超导量子比特基于超导隧道效应（约瑟夫森效应）制成，超导隧道效应是指被薄势垒层隔开的两块超导体之间，超导电子对可以通过隧穿效应形成超流电流。利用超导隧道效应制成的约瑟夫森结，是超导量子比特的核心部件，通过控制约瑟夫森结的隧穿电流，可以实现量子比特的量子态调控（如叠加态、纠缠态的制备和读取）。目前，超导量子计算机已成为量子计算领域的主流方向之一，其性能的提升与量子隧穿效应的精准调控密切相关。此外，半导体量子比特（如硅基量子比特、锗基量子比特）也利用了电子的隧穿效应，通过控制电子在量子点之间的隧穿，实现量子态的操控，有望实现更高集成度的量子计算机。5.5 核物理与能源领域
在核物理领域，量子隧穿效应是解释α衰变、核裂变、核聚变等现象的核心机制。除了α衰变，恒星内部的核聚变过程也依赖于量子隧穿效应：恒星内部的氢核（质子）能量远低于库仑势垒高度，无法通过经典力学的方式发生聚变，但通过量子隧穿效应，质子可以穿透库仑势垒，发生聚变反应，释放出巨大的能量，这也是太阳和其他恒星发光发热的根本原因。在可控核聚变研究中，量子隧穿效应的研究也具有重要意义。科学家通过调控等离子体的温度、密度等参数，优化质子的隧穿概率，有望提高核聚变的效率，实现可控核聚变的商业化应用，为人类提供清洁、高效的新能源。5.6 其他领域
除了上述领域，量子隧穿效应还在医学成像、化学催化、材料科学等领域有着广泛的应用。例如，在医学成像领域，隧道二极管被用于制作高精度的医学探测器，提高成像分辨率；在化学催化领域，量子隧穿效应可以解释某些低温催化反应的机制，为新型催化剂的设计提供思路；在材料科学领域，利用量子隧穿效应可以制备具有特殊性能的纳米材料、超导材料等。
研究进展与未来展望
6.1 最新研究进展
近年来，随着实验技术和理论研究的不断进步，量子隧穿效应的研究取得了多项重要突破，逐步拓展了人们对隧穿现象的认知边界。（1）宏观量子隧穿效应的观测：2025年，约翰·克拉克等三位科学家因“在电路中发现宏观量子力学隧穿和能量量子化”获得诺贝尔物理学奖，这一成果首次在宏观尺度上观测到量子隧穿效应，打破了“量子隧穿仅存在于微观尺度”的传统认知，为宏观量子器件的发展奠定了基础。（2）隧穿过程细节的揭示：2025年，韩国和德国科研团队观测到电子隧穿过程中的“势垒内再碰撞”现象，首次阐明了隧穿过程的电子动力学，颠覆了传统理论认知，为精准调控电子隧穿行为提供了新的思路。（3）隧穿时间的研究：隧穿时间是量子隧穿效应的重要研究方向，科学家们通过实验发现，粒子的隧穿时间存在“哈特曼效应”——当势垒足够厚时，隧穿时间趋于常数，暗示粒子可能以超光速穿越势垒（这一现象并不违背相对论，因为隧穿过程中粒子的能量和动量遵循量子力学规律，并非经典意义上的超光速运动）。目前，科学家们正通过高精度实验，进一步探究隧穿时间的物理本质。（4）二维材料中的隧穿效应：二维材料（如石墨烯、过渡金属硫化物）因其独特的电子结构，成为研究量子隧穿效应的理想平台。近年来，科学家们在二维材料中观测到了多种新型隧穿现象（如自旋隧穿、谷隧穿），为新型量子器件的制备提供了新的方向。6.2 未来展望
随着量子技术、纳米技术、超导技术的快速发展，量子隧穿效应的应用前景将更加广阔，同时其理论研究也将不断深入，未来主要发展方向包括以下几个方面：（1）量子计算领域：进一步优化量子比特的隧穿调控技术，提高量子比特的稳定性和操控精度，推动超导量子计算机、半导体量子计算机的商业化应用，实现更高算力的量子计算。（2）半导体器件领域：基于量子隧穿效应，开发更高频率、更低功耗的半导体器件，突破传统半导体器件的性能瓶颈，应用于5G、6G通信、人工智能、自动驾驶等领域。（3）可控核聚变领域：深入研究核聚变过程中的量子隧穿机制，优化等离子体参数，提高质子的隧穿概率，推动可控核聚变的技术突破，实现清洁新能源的商业化。（4）基础物理研究：进一步探究量子隧穿效应的本质，研究宏观量子隧穿、隧穿时间、势垒内电子动力学等前沿问题，完善量子力学理论体系，甚至可能为量子引力、暗物质等领域的研究提供新的线索。（5）新型应用探索：探索量子隧穿效应在量子传感、量子通信、医学检测等领域的新应用，开发具有自主知识产权的新型量子器件和技术，推动科技进步。总结
量子隧穿效应是量子力学中最具代表性的现象之一，其本质是微观粒子波粒二象性的体现，打破了经典力学的认知边界，揭示了微观世界的概率性本质。从19世纪末放射性现象的困惑，到20世纪初的理论预言，再到现代实验的精准观测和广泛应用，量子隧穿效应的发展历程，是量子力学从理论到实践的生动体现。量子隧穿效应不仅深化了人类对微观世界的认知，更成为现代科技的核心基础之一，在半导体器件、纳米技术、信息存储、量子计算、能源等多个领域有着不可替代的应用。随着研究的不断深入，量子隧穿效应的奥秘将被进一步揭开，其应用场景也将不断拓展，为人类科技的进步提供强大的动力。作为量子力学的核心预言之一，量子隧穿效应的研究不仅具有重要的理论价值，更具有深远的现实意义，它让我们认识到，微观世界的规律与宏观世界截然不同，而这种差异，正是推动科技革新的重要源泉。[1]词条图片
1
点击查看

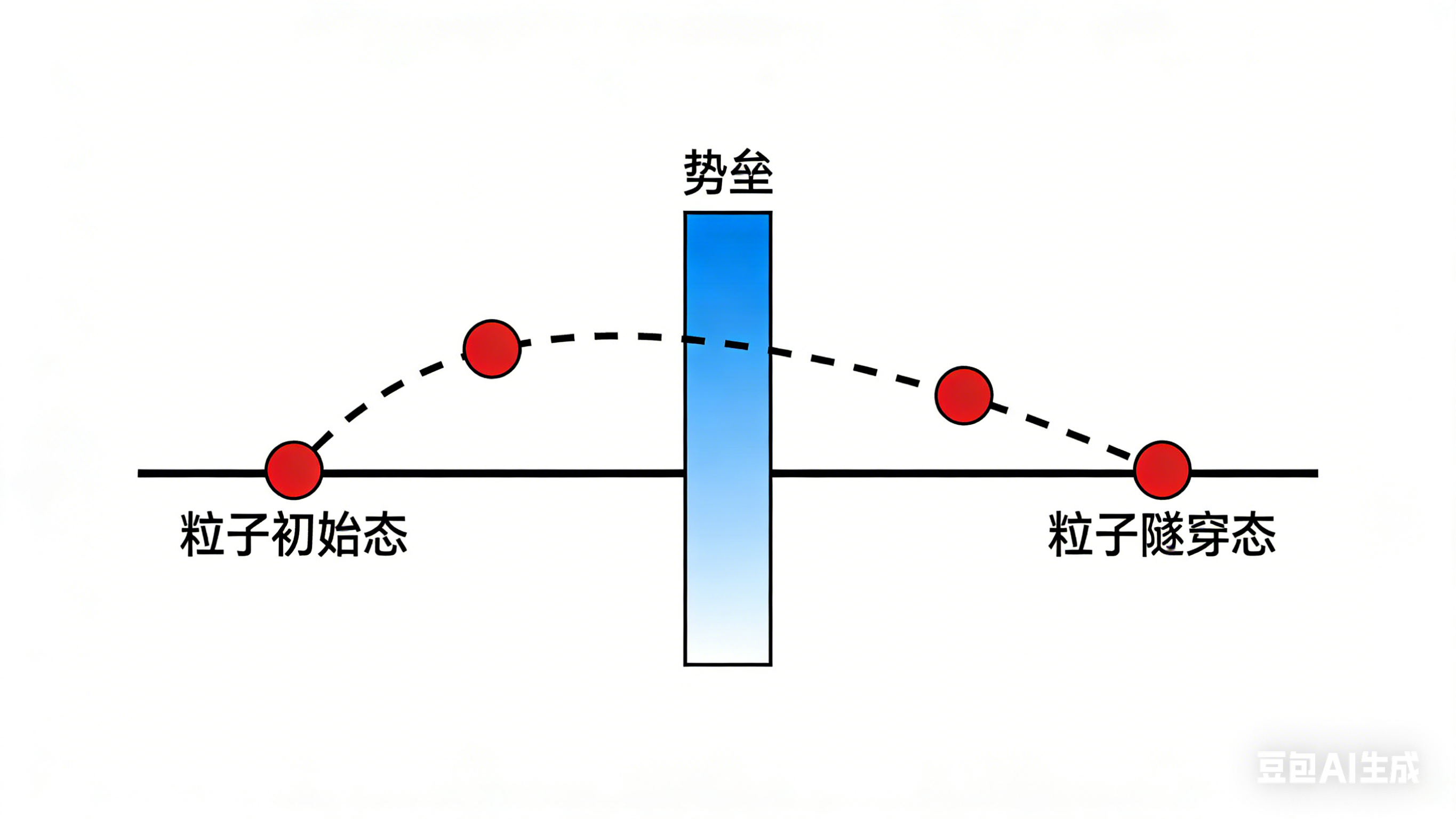

量子隧穿效应(图1)
